机器人关节壳体加工

机器人关节或执行器壳体的加工难点，通常不在于某一个特征本身，而在于多个关键特征之间的相互位置必须同时得到保证；同时零件通常采用薄壁轻量化设计，整体刚性有限。

具有严格轴线关系要求的轴承孔、平整的输出法兰面、薄壁结构和导电接触面，这些特征及其相互位置都需要在同一个零件上同时受控。本文逐项说明各项如何保证，以及为什么关键关联特征应尽量在同一坐标系和装夹条件下完成。

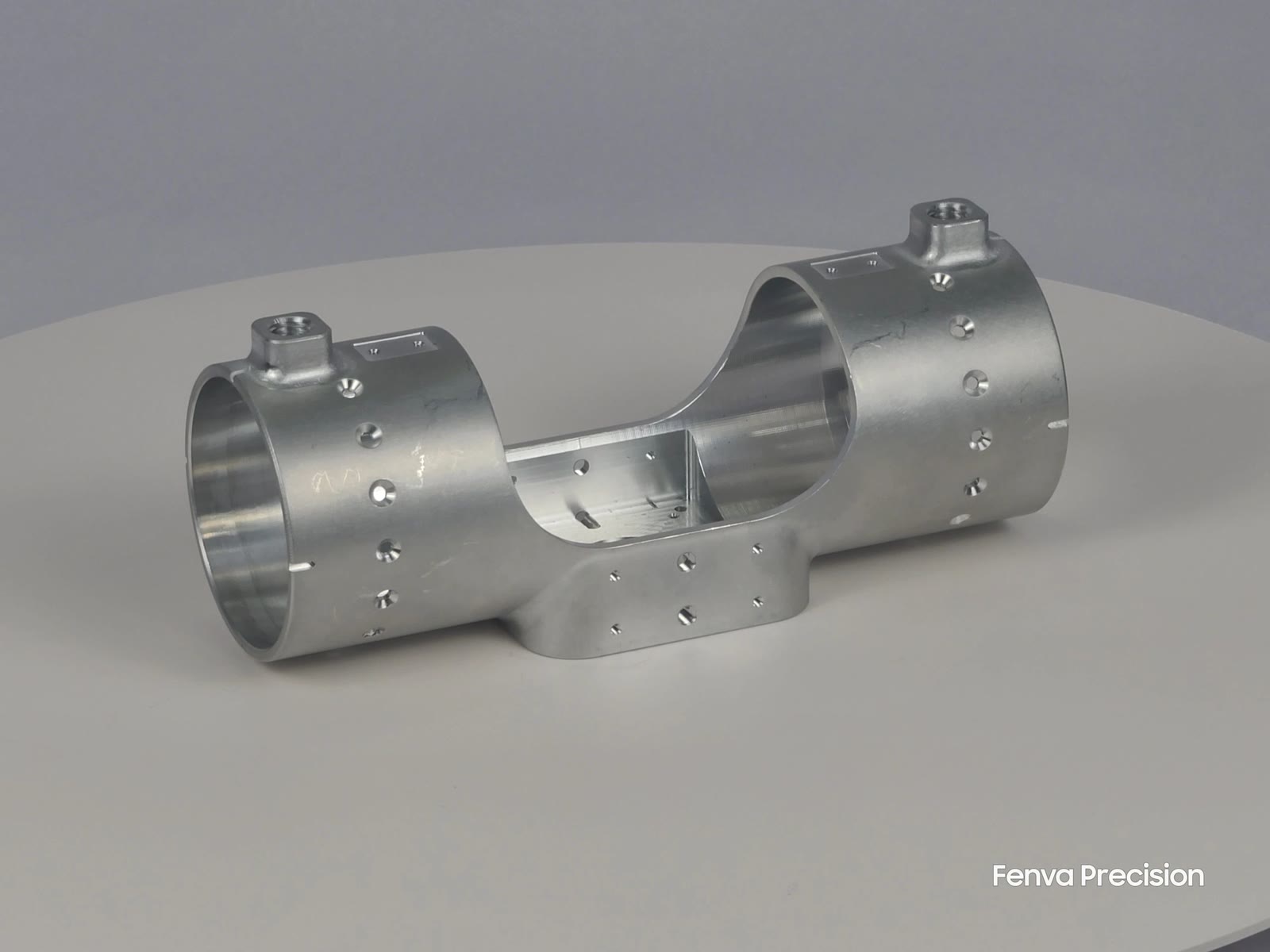

同轴孔系决定齿轮对中

壳体的职责是把整套齿轮系约束在一条轴线上。无论传动形式是行星组、带刚轮的谐波单元，还是摆线结构，壳体两端的轴承位就定义了这条轴线的实际位置。若两端轴承孔的轴线关系超差，齿轮系可能在偏心或偏斜状态下运行；即使齿轮本身精度很高，也可能因此受到影响。

这一类零件的轴承位和刚轮安装位常见按 H7 标注，对跳动要求严格的设计会用到 H6——以 70 mm 孔为例，H7 公差带约 30 µm，H6 约 19 µm。尺寸公差往往是相对容易的部分，更难的是控制两端孔轴线之间的几何关系——它是一种位置关系，而非单一尺寸；仅分别测量两个孔的直径，无法验证两条轴线之间的几何关系。

薄壁为什么会走形

机器人壳体以轻量化为导向，在满足结构强度的前提下尽可能减薄壁厚，局部壁厚常只有数毫米，具体取决于结构和载荷要求。限制通常不是刀具，而是变形。

• 夹紧力会使薄壁区域产生弹性变形。加工时看似合格，松夹后回弹可能导致孔径、圆度或位置发生变化。
• 切削力会使工件变形。切削力会使薄壁发生弹性偏移，刀具通过后材料回弹，孔沿轴向各处测出来的尺寸就不一致。
• 残余应力会释放。从整块料上去掉大部分材料后，剩下的材料会移动——这就是零件在机床上合格、第二天早上超差的原因。

可行的做法是依靠工艺控制，而不是加大切削量或夹紧力：粗加工留余量，安排中间稳定工序，再用轻切削精加工，同时工装尽量增加支撑面积并降低局部夹紧力。这比一次重切削完成慢，但更有利于获得稳定的批次一致性，而不是只在单次测量中满足公差。通用做法见薄壁铝件加工。

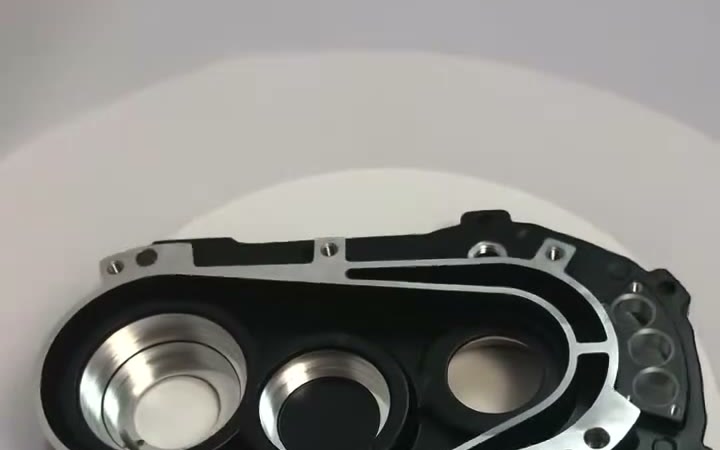

阳极氧化后仍保持不氧化的壳体轴承孔与密封筋。孔是配合面，筋是结合面。

输出法兰面的平面度与方向关系

壳体与输出级、或与机械臂下一节连接的端面承担整个接头。如果法兰面平面度不足，装配拧紧后可能使壳体产生附加变形，进一步影响轴承孔系的对中关系。变形还可能在局部连接区域产生附加载荷和应力集中，因此这不仅影响装配，也可能影响长期疲劳寿命。

因此这类零件的法兰面通常需要两项分开的要求，而不是笼统的表面说明：端面自身的平面度，以及相对轴承孔基准轴线的方向要求（通常为垂直度）。平面度属于形状公差，不引用基准；与轴线的位置关系需要单独标注。

在结构和加工条件允许时，端面与关键孔系也应尽量在同一装夹内建立几何关系。分开加工时，两者的位置关系会额外引入两次装夹之间的重复定位误差。

氧化后的配合问题

很多铝合金执行器壳体需要做阳极氧化，用于耐磨、防腐，或满足黑色等外观要求。这直接影响精密配合孔的最终尺寸：氧化膜有一部分从孔壁向内生长（II 型约为膜厚的三分之一，III 型约为一半），因此公差孔的孔径会减小。

普通 II 型阳极氧化（本厂常用膜厚 3–5 µm）通常使孔径减小约 2–3.5 µm，实际值随合金和工艺条件变化，对部分 H7 配合可以通过预先的尺寸控制进行容纳；硬质阳极氧化（8–25 µm）名义上约减小 8–25 µm，对 50 mm 的 H7 孔来说，还没算加工波动就已占用公差带的较大比例。此时通常需要考虑遮蔽、预留尺寸补偿量或氧化后精加工。这类工艺选择应在报价和工艺规划阶段确定，而不是留到最终检验时再处理。

选型时还要知道一点：遮蔽通常需要逐件安装保护工装或遮蔽材料，工装反复使用后可能发生磨损，从而影响密封和重复性，处理液可能进入保护区域，在图纸要求不氧化的位置形成膜层。对于边界位置或最终尺寸要求较高的区域，氧化后精加工通常能提供更直接的尺寸控制。

关于接地面和电气搭接面的处理方式，可参见阳极氧化件的导电接触面。

不氧化区域、搭接与电磁兼容

由于执行器壳体同时包覆电机、编码器和驱动电子元件，壳体也是系统接地与 EMC 设计的一部分。屏蔽层端接、机壳搭接和接地螺钉都需要金属通路，而阳极氧化膜会增加接触电阻并阻隔直接金属导通，除非指定面保持不成膜或在氧化后加工去除。

具体来说，壳体图纸应当标明：接地面的位置及其搭接对象、承担接地螺钉的螺纹孔，以及该不氧化区域属于功能面（不接受挂具印或夹伤）还是仅为外观。这一领域的搭接要求常引用 MIL-STD-464；需要注意的是，常被引用的 2.5 毫欧指标针对的是单个搭接接触面，而不是整套系统——图纸上不带上下文引用这个数字时，值得留意。

做的是整套零件，不只是单件

执行器很少只有一个零件。一台样机通常包括壳体、齿轮箱端盖、定子端盖、电气端盖、输出轴、一到两个行星架、输入轴和转子支撑——需要保证配套零件之间的实际装配关系，而不仅是分别满足各自的单件尺寸要求。

作为配套零件一并加工、统一检测，能发现单件检测发现不了的接口问题：孔和轴各自合格但分别落在公差带两端；端盖法兰平但与配合面不平行。对样机项目而言，最终判断标准通常是整套零件能否顺利装配并实现设计功能，而不仅是每个零件单独通过尺寸检验。

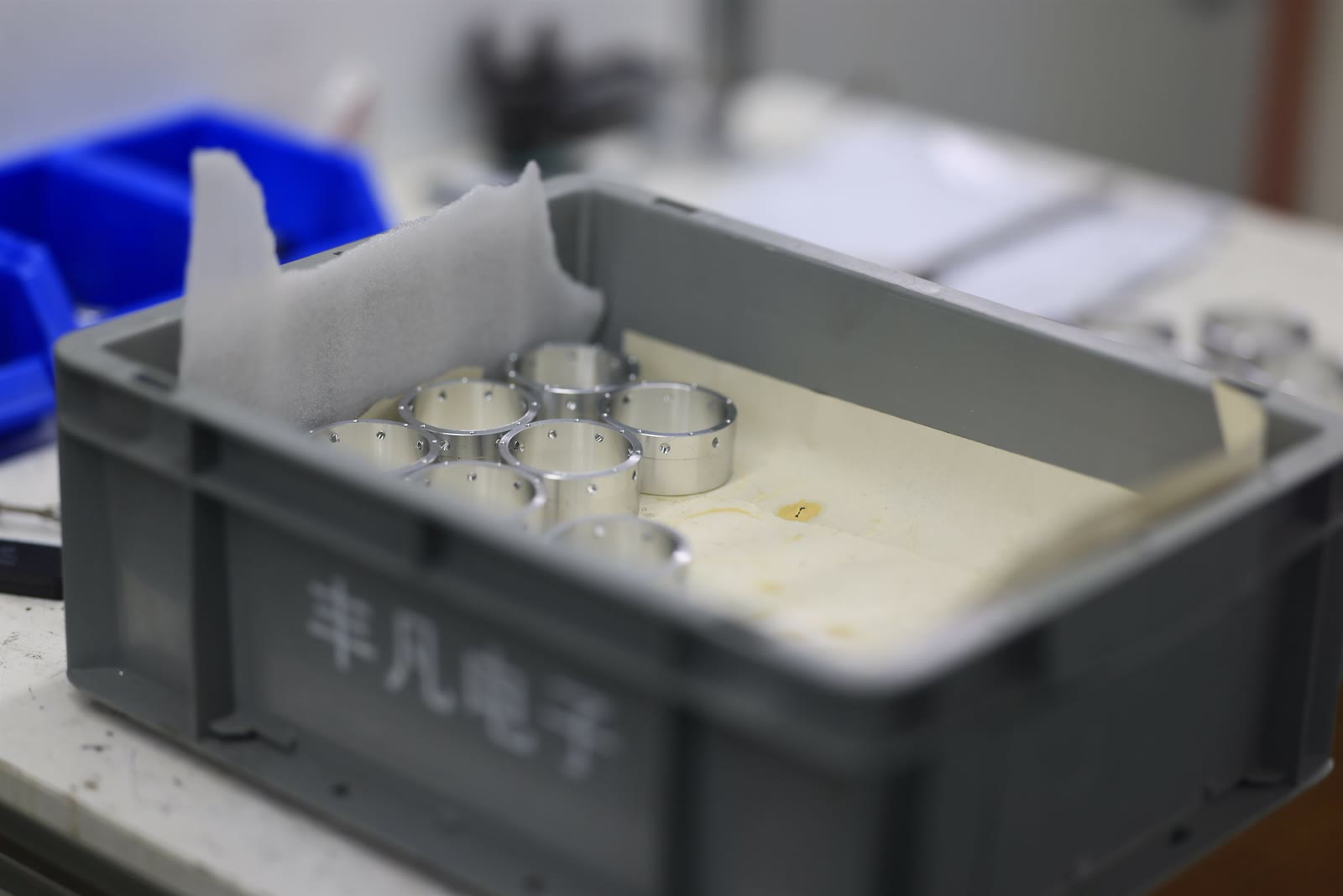

批量生产中的车削壳体套筒。打样与量产在同一厂完成，打样阶段验证通过的工艺，就是放量时沿用的工艺。

我们如何保证

壳体在五轴联动上加工。在几何条件允许时，关键孔系和法兰基准尽量在同一装夹内完成，以减少多次装夹带来的重复定位误差；需要氧化后加工的功能面则采用独立、可重复定位的二次工序。五轴行程 2000 × 1200 × 800 mm，三轴 2500 × 1200 × 800 mm，最小特征 Ø0.50 mm；车削可至 Ø500 × 580 mm，配套轴类可走 Ø32–42 mm 棒料的走心机。

检测在恒温计量室的三坐标（思瑞 CROMA-776，700 × 700 × 600 mm，雷尼绍 PH10T）配合 2.5D 影像仪完成，关键轴线关系、法兰平面度与方向要求，以及表面处理后的最终配合尺寸，可作为关联特征进行检测和记录。资质为 ISO 9001:2015、IATF 16949:2016 与 AS9100D / EN 9100:2018，材料按批次可追溯。48 小时报价，无起订量。
